صفحه گردان CS8 صنعتی با سه نظام دقیق | مدل CS-8

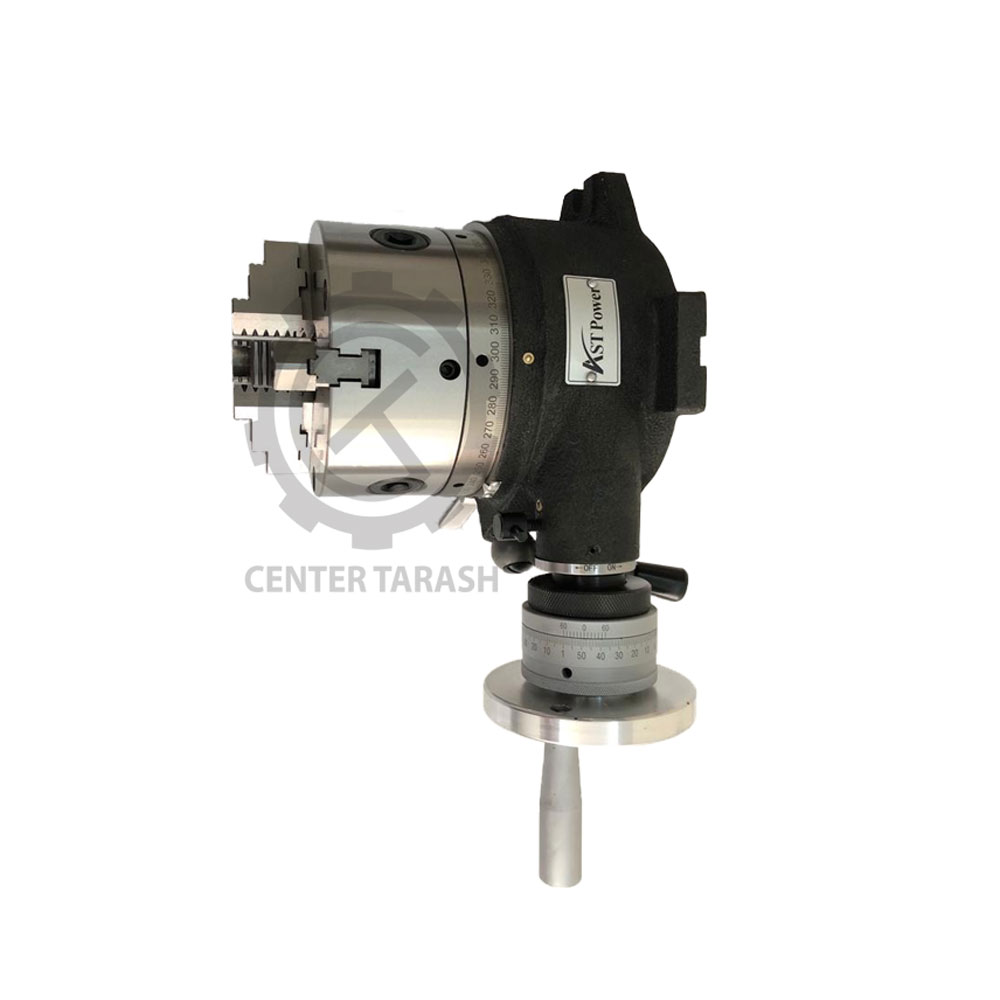

صفحه گردان CS8 مدل AST-CS-8

اگر برای ماشین‌کاری قطعات با ابعاد بزرگ‌تر به یک صفحه گردان مستحکم و دقیق نیاز دارید، صفحه گردان CS8 مدل AST-CS-8 از AST Power گزینه‌ای مناسب برای تجهیز ماشین‌آلات فرزکاری و عملیات تقسیم‌بندی دقیق است. این مدل با ساختار چدن ریخته‌گری باکیفیت بالا طراحی شده و برای کاربردهایی مانند فرزکاری، سوراخکاری عمیق و بورینگ در نظر گرفته شده است.

مدل AST-CS-8 دارای صفحه مدرج سخت‌کاری‌شده و سنگ‌زده‌شده با ۲۴ موقعیت است. محور دستگاه نیز سخت‌کاری و سنگ‌زده شده و ساختار آن برای استفاده در عملیات ماشین‌کاری دقیق طراحی شده است.

در قسمت مکانیزم نگهداری و کنترل، این مدل از استیل فولادی با سنگ‌زنی دقیق بهره می‌برد. همچنین ترمز اسپیندل نوع کششی سنگین برای افزایش صلبیت مجموعه هنگام انجام برش‌های فرزکاری در نظر گرفته شده است؛ موضوعی که در زمان ماشین‌کاری قطعات بزرگ و عملیات نیازمند ثبات بیشتر اهمیت دارد.

رینگ مدرج ۳۶۰ درجه امکان تنظیم زاویه را فراهم می‌کند و وجود روکش کروم روی رینگ مدرج به همراه ورنیه با دقت قرائت ۵ دقیقه‌ای، کنترل زاویه را برای عملیات تقسیم‌بندی دقیق‌تر امکان‌پذیر می‌کند.

یکی از نقاط قوت AST-CS-8، سوراخ مرکزی عبوری ۲۱۰ میلی‌متری است که برای قطعات کار بزرگ و بلند کاربرد دارد. همچنین مکانیزم بلوک راهنمای کلیدی به کاربر اجازه می‌دهد مرکز دستگاه را سریع و دقیق تنظیم کند.

در طراحی این صفحه گردان، محفظه گرم‌کننده خارج از مرکز برای جدا شدن اسپیندل نیز در نظر گرفته شده است. در صورت برداشتن سه‌نظام، دستگاه می‌تواند به‌عنوان یک میز گردان افقی و عمودی مورد استفاده قرار گیرد. مکانیزم چرخ‌دنده مارپیچ دستگاه دارای نسبت کاهش ۱:۹۰ برای دسته عامل میز گردان است.

AST-CS-8 علاوه بر استفاده در وضعیت افقی، امکان نصب عمودی را نیز دارد و همین موضوع باعث می‌شود در مجموعه متنوعی از عملیات ماشین‌کاری و تقسیم‌بندی قطعات قابل استفاده باشد.

مشخصات فنی AST-CS-8

ابعاد مدل AST-CS-8

مطابق جدول ابعادی موجود در کاتالوگ:

• A: ۳۲۵ میلی‌متر
• B: ۳۰۰ میلی‌متر
• C: ۲۶۷ میلی‌متر
• a: ۲۳۶ میلی‌متر
• b: ۱۶۰ میلی‌متر
• c: ۲۲۰ میلی‌متر
• d: ۹۶ میلی‌متر
• e: ۱۲۶٫۵ میلی‌متر
• f: ۱۳۷ میلی‌متر
• g: ۱۶ میلی‌متر
• h: ۱۲۲ میلی‌متر
• i: ۳۳۴٫۶۷ میلی‌متر
• j: ۹۵ میلی‌متر
• k: ۱۸ میلی‌متر

تجهیزات همراه

بر اساس اطلاعات کاتالوگ، تجهیزات همراه این سری شامل:

• سه‌نظام
• شش صفحه با موقعیت‌های ۲، ۳، ۴، ۶، ۸ و ۱۲
• صفحه گردان با شیار T در ابعاد ۸ تا ۱۰ اینچ
