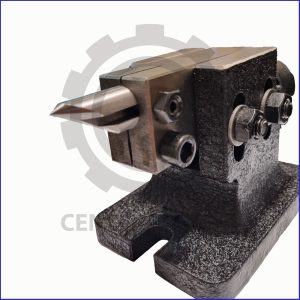

مرغک ثابت قابل تنظیم میز گردان

مرغک ثابت قابل تنظیم یکی از متعلقات کاربردی در ماشین‌کاری است که برای پشتیبانی از قطعات کار و ایجاد تکیه‌گاه در کنار میز گردان (Rotary Table) مورد استفاده قرار می‌گیرد. این قطعه به‌خصوص برای قطعاتی که طول بیشتری دارند یا در زمان ماشین‌کاری نیاز به تکیه‌گاه اضافی دارند، اهمیت پیدا می‌کند. مرغک با قرار گرفتن در قسمت مقابل قطعه، امکان پشتیبانی از آن را فراهم می‌کند تا قطعه در موقعیت مناسب نسبت به محور میز گردان قرار بگیرد.

ویژگی اصلی این دسته از محصولات، قابلیت تنظیم ارتفاع مرکز مرغک است. برخلاف مرغک‌هایی که تنها برای یک ارتفاع مشخص طراحی شده‌اند، مدل‌های قابل تنظیم امکان تغییر ارتفاع مرکز را در یک محدوده مشخص فراهم می‌کنند. به این ترتیب می‌توان ارتفاع مرغک را با ارتفاع مرکز میز گردان و قطعه کار هماهنگ کرد.

در این دسته‌بندی چهار مدل TS-0، TS-1، TS-2 و TS-3 قرار گرفته‌اند که هرکدام محدوده ارتفاع متفاوتی دارند. بنابراین انتخاب مدل مناسب باید بر اساس ارتفاع مرکز موردنیاز و مدل میز گردان یا تجهیز ماشین‌کاری انجام شود.

مرغک ثابت قابل تنظیم مناسب میزهای گردان با قابلیت تنظیم ارتفاع مرکز

مدل‌های مرغک ثابت قابل تنظیم

TS-0 دارای ارتفاع مرکز قابل تنظیم از 83 تا 105 میلی‌متر است و برای مدل‌های BS0، HV4، HV5، HV6، VU100، VU-150 و VSI-5 مناسب است.

TS-1 محدوده تنظیم ارتفاع مرکز 95 تا 131 میلی‌متر دارد و با مدل‌های HV-4، HV-6، VSI-4، BS-0، VU-100، VU-150، BS-1، CC-6، CS-6، HV-8 و VU-200 قابل استفاده است.

TS-2 برای ارتفاع مرکز 130 تا 210 میلی‌متر طراحی شده و با مدل‌های BS-1، CC-6، CS-6، HV-8، VU-200، CC-8، CS-8، HV-10 و HV-12 سازگار است.

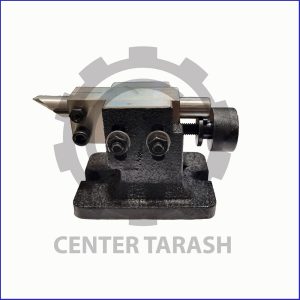

در نهایت، TS-3 بالاترین محدوده ارتفاع را در این مجموعه ارائه می‌دهد و ارتفاع مرکز آن از 210 تا 300 میلی‌متر قابل تنظیم است. این مدل برای CS-8، HV-10، HV-12، HV-14 و HV-16 مناسب است.

این اختلاف در محدوده ارتفاع باعث می‌شود هر مدل برای شرایط کاری متفاوتی مورد استفاده قرار گیرد. بنابراین انتخاب مرغک صرفاً بر اساس نام محصول کافی نیست و بهتر است ابتدا ارتفاع مرکز میز گردان و قطعه کار اندازه‌گیری شود و سپس مدل مناسب انتخاب شود.

یکی از کاربردهای مهم مرغک ثابت قابل تنظیم، پشتیبانی از قطعات بلند در هنگام ماشین‌کاری است. زمانی که قطعه از یک سمت روی میز گردان یا سیستم نگهدارنده قرار گرفته و قسمت دیگر آن آزاد باشد، وجود یک تکیه‌گاه در سمت مقابل می‌تواند به حفظ موقعیت قطعه کمک کند. این موضوع در عملیات ماشین‌کاری که ثبات قطعه اهمیت زیادی دارد، اهمیت بیشتری پیدا می‌کند.

قابلیت تنظیم ارتفاع همچنین امکان استفاده از یک مرغک را در شرایط کاری مختلف فراهم می‌کند. برای مثال، اگر ارتفاع مرکز قطعه در محدوده مشخصی تغییر کند، می‌توان با تنظیم مرغک، نوک آن را با مرکز قطعه هم‌راستا کرد. به همین دلیل Adjustable Tailstock یا مرغک قابل تنظیم یکی از متعلقات کاربردی برای مجموعه‌های میز گردان محسوب می‌شود.

در هنگام خرید مرغک ثابت قابل تنظیم میز گردان باید سه مورد اصلی بررسی شود: محدوده ارتفاع مرکز، مدل میز گردان یا دستگاه و سازگاری مرغک با آن مدل. انتخاب صحیح بر اساس این موارد باعث می‌شود مرغک در موقعیت مناسب قرار گرفته و بتواند وظیفه خود را به‌عنوان تکیه‌گاه قطعه انجام دهد.

در این دسته‌بندی می‌توانید چهار مدل TS-0 تا TS-3 را بر اساس ارتفاع موردنیاز و مدل دستگاه انتخاب کنید. اگر ارتفاع مرکز موردنیاز خود را می‌دانید، کافی است آن را با محدوده تنظیم هر مدل مقایسه کنید و سپس سازگاری مدل میز گردان خود را بررسی نمایید.

جدول مقایسه سریع مدل‌ها

مرغک ثابت قابل تنظیم چیست؟
مرغک ثابت قابل تنظیم یک تکیه‌گاه برای پشتیبانی از قطعات در عملیات ماشین‌کاری است که امکان تنظیم ارتفاع مرکز برای هماهنگی با قطعه و میز گردان را دارد.

کدام مدل مرغک قابل تنظیم مناسب من است؟
مدل مناسب بر اساس ارتفاع مرکز موردنیاز و مدل میز گردان انتخاب می‌شود. TS-0 تا TS-3 هرکدام محدوده ارتفاع و مدل‌های سازگار متفاوتی دارند.

ارتفاع TS-0 تا TS-3 چقدر است؟
TS-0 از 83 تا 105، TS-1 از 95 تا 131، TS-2 از 130 تا 210 و TS-3 از 210 تا 300 میلی‌متر قابل تنظیم هستند.

مرغک قابل تنظیم برای چه کاری استفاده می‌شود؟
برای پشتیبانی و تثبیت قطعات در زمان ماشین‌کاری، به‌خصوص قطعاتی که به تکیه‌گاه در سمت مقابل نیاز دارند، استفاده می‌شود.
