صفحه گردان CS6 بسیار دقیق با سه نظام | مدل CS-6

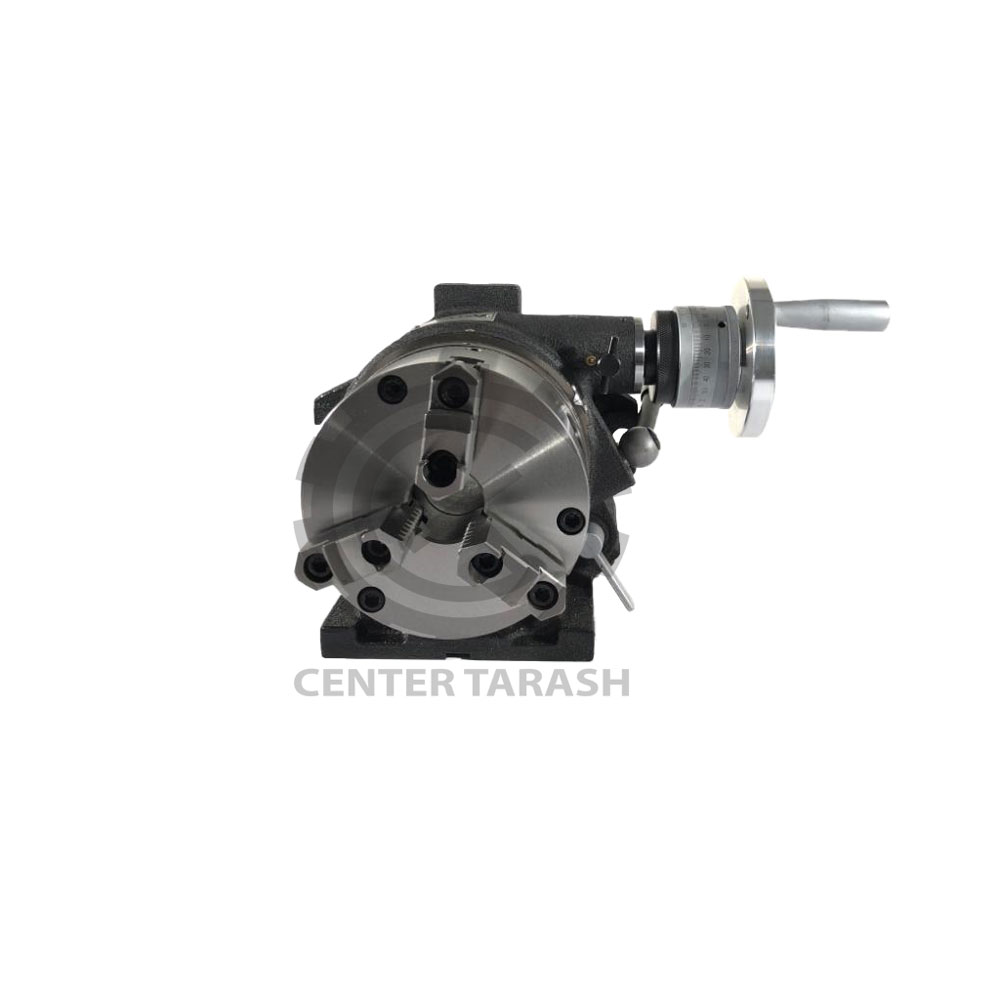

صفحه گردان CS6 مدل AST-CS-6

یک صفحه گردان صنعتی دقیق از برند AST Power است که برای انجام عملیات فرزکاری، سوراخکاری عمیق و بورینگ طراحی شده است. این مدل با استفاده از چدن ریخته‌گری باکیفیت بالا ساخته شده و ساختار آن برای تحمل شرایط کاری ماشین‌کاری و ایجاد استحکام مناسب هنگام براده‌برداری در نظر گرفته شده است.

در ساخت این صفحه گردان از صفحه مدرج سخت‌کاری و سنگ‌زده‌شده با ۲۴ موقعیت استفاده شده است. محور نیز به‌صورت سخت‌کاری‌شده و سنگ‌زده طراحی شده تا دقت و دوام مجموعه در استفاده‌های مداوم حفظ شود. بدنه و اجزای کاری دستگاه برای دستیابی به عملکرد دقیق در عملیات ماشین‌کاری طراحی شده‌اند.

یکی از ویژگی‌های مهم مدل AST-CS-6، وجود استیل فولادی با سنگ‌زنی دقیق و همچنین ترمز اسپیندل نوع کششی سنگین است که برای ایجاد صلبیت بیشتر هنگام انجام برش‌های فرزکاری کاربرد دارد. این ساختار به کاربر کمک می‌کند قطعه را با ثبات مناسبی در موقعیت موردنظر نگه دارد.

صفحه گردان CS6 به رینگ مدرج ۳۶۰ درجه مجهز است و رینگ مدرج آن دارای روکش کروم و قرائت ورنیه ۵ دقیقه‌ای است. این ویژگی برای تنظیم زاویه و انجام تقسیم‌بندی‌های دقیق در عملیات ماشین‌کاری اهمیت زیادی دارد.

وجود سوراخ مرکزی عبوری نیز امکان استفاده از صفحه گردان برای قطعات کار بزرگ و بلند را فراهم می‌کند. همچنین با استفاده از بلوک راهنمای کلیدی می‌توان مرکز دستگاه را با سرعت و دقت مناسب تنظیم کرد.

از دیگر ویژگی‌های این مدل می‌توان به محفظه گرم‌کننده خارج از مرکز برای جدا شدن اسپیندل اشاره کرد. همچنین در صورت برداشتن سه‌نظام، دستگاه قابلیت استفاده به‌عنوان میز گردان افقی و عمودی را دارد. نسبت کاهش چرخ‌دنده مارپیچ برای دسته عامل میز گردان ۱:۹۰ است و امکان نصب دستگاه در هر دو حالت افقی و عمودی وجود دارد.

مشخصات فنی AST-CS-6

ابعاد مدل AST-CS-6

• A: ۲۵۰ میلی‌متر
• B: ۲۳۸ میلی‌متر
• C: ۲۲۰ میلی‌متر
• a: ۱۸۲ میلی‌متر
• b: ۱۴۰ میلی‌متر
• c: ۱۸۶ میلی‌متر
• d: ۹۶ میلی‌متر
• e: ۱۱۲ میلی‌متر
• f: ۱۰۵ میلی‌متر
• g: ۱۶ میلی‌متر
• h: ۱۲۲ میلی‌متر
• i: ۱۹۱ میلی‌متر
• j: ۸۰ میلی‌متر
• k: ۱۶ میلی‌متر

تجهیزات همراه

• سه‌نظام
• شش صفحه با موقعیت‌های ۲، ۳، ۴، ۶، ۸ و ۱۲
• صفحه گردان با شیار T در ابعاد ۸ تا ۱۰ اینچ
