دستگاه ابزار تیز کن یونیورسال U3 | تیزکاری دقیق انواع مته، فرز و ابزار تراشکاری

فیلم راهنما کار با ابزار تیز کن u3 منبع یوتیوب

معرفی ابزار تیز کن یونیورسال U3

ابزار تیز کن یونیورسال U3 یک دستگاه پیشرفته و حرفه‌ای برای تیزکاری انواع ابزارهای برشی است. این دستگاه برای مته‌ها، فرزها و ابزارهای تراشکاری طراحی شده و امکان دستیابی به دقت بالا در فرآیند تیزکاری را فراهم می‌کند. با استفاده از ابزار تیز کن یونیورسال U3، اپراتورها می‌توانند طول عمر ابزارهای خود را افزایش دهند و کیفیت برش و عملکرد آن‌ها را به شکل محسوسی بهبود بخشند.

این دستگاه به دلیل طراحی انعطاف‌پذیر و عملکرد دقیق، در کارگاه‌های صنعتی، خطوط تولید و کارگاه‌های تخصصی تراشکاری کاربرد گسترده‌ای دارد و جزو ابزارهای ضروری برای مهندسان و اپراتورهای حرفه‌ای محسوب می‌شود.

ساختار و طراحی ابزار تیز کن یونیورسال U3

ابزار تیز کن یونیورسال U3 دارای طراحی مهندسی شده‌ای است که امکان تیزکاری دقیق ابزارهای با قطر و شکل‌های مختلف را فراهم می‌کند. این دستگاه از بدنه‌ای مقاوم و پایدار ساخته شده است تا لرزش و حرکت اضافی در هنگام عملیات تیزکاری به حداقل برسد. بخش نگهدارنده ابزار و سیستم تنظیم زاویه به گونه‌ای طراحی شده‌اند که اپراتور بتواند با سهولت کامل، زاویه و عمق برش را تنظیم کند.

علاوه بر این، ابزار تیز کن یونیورسال U3 از صفحه سنگ یا دیسک‌های الماسی با کیفیت بالا استفاده می‌کند تا عملیات سنگ‌زنی با دقت میکرونی انجام شود. ترکیب این ویژگی‌ها باعث می‌شود که هر نوع مته، فرز و ابزار تراشکاری بدون آسیب و با طول عمر بیشتر تیز شود.

مشخصات فنی دستگاه ابزار تیز کن یونیورسال U3

• • حرکت طولی سر ابزار: ۱۴۰ میلی‌متر

  • حرکت تنظیم طولی سر ابزار: ۱۸ میلی‌متر

  • حرکت طولی سنگ: ۶ میلی‌متر

  • زاویه شیب: ۰ تا ۱۸۰ درجه

  • زاویه منفی: ۰ تا ۵۲ درجه

  • زاویه بین ابزار برش و قطعه: ۰ تا ۴۴ درجه

  • سایز سنگ: 100×50×20 میلی‌متر

  • سرعت موتور: ۲۸۰۰ دور در دقیقه

  • توان موتور: ۲۵۰۰ وات تک‌فاز

  • ولتاژ موتور: ۲۲۰ ولت

  • سرعت اسپیندل: ۵۶۰۰ دور در دقیقه

  • ظرفیت کلت‌ها: ۲ تا ۳۰ میلی‌متر

  • ابعاد جعبه: ۵۴×۴۳×۴۲ سانتی‌متر

  • وزن: ۴۵ کیلوگرم

چرا دستگاه ابزار تیز کن یونیورسال U3 ضروری است؟

این دستگاه علاوه بر طراحی جمع‌وجور و کاربرپسند، ویژگی‌های زیر را دارد:

• دقت بالا در تیزکاری ابزارها

• نصب و راه‌اندازی آسان

• طراحی مقاوم و بادوام با بلبرینگ‌های باکیفیت

• انعطاف‌پذیری در تیزکاری ابزارهای مختلف HSS و کارباید

• امکان ارائه خدمات ابزار تیزکنی و ایجاد درآمد در کنار استفاده کارگاهی

اجزای تشکیل دهنده ابزار تیز کن U3

اجزای دستگاه ابزار تیزکن U3

• ابزارگیر با ۲۴ موقعیت مختلف برای دسترسی به زاویه‌های دلخواه

• قابلیت چرخش ۳۶۰ درجه یا ۱۰۰ درجه آزاد برای آسیاب انتهایی

• سنگ استاندارد کاربوراندوم (قابل ارتقا به سنگ SDC برای کارباید و CBN برای HSS)

• ابزارگیرهای متنوع برای فرز، مته و ابزارهای تراشکاری

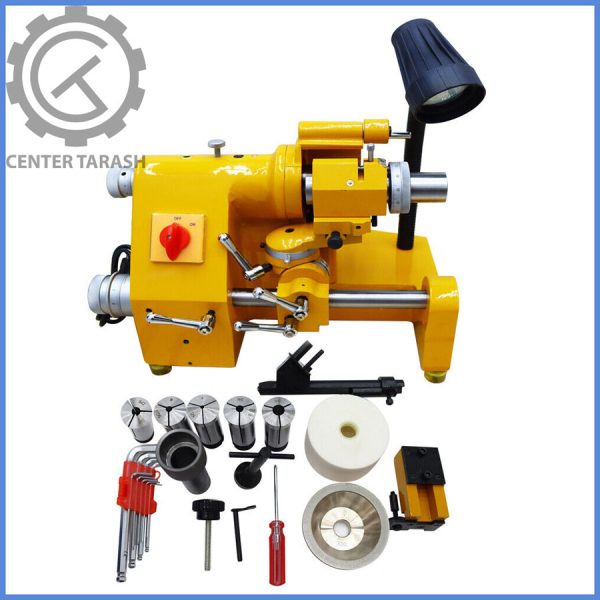

محتویات همراه دستگاه

• سنگ کاربوراندوم مخصوص HSS

• ۵ عدد کولت 5C در سایزهای ۴، ۶، ۸، ۱۰، ۱۲ میلی‌متر

• دفترچه راهنما

• ۱ عدد لامپ

• یک ست آچار آلن

• پیچ‌گوشتی چهارسو

• یک عدد Belt

• یک عدد Diamond Pen

• ست قفل‌کننده سنگ و ضدلرزش

کلگی‌ها و ابزارگیرهای دستگاه ابزار تیزکن U3

• کلگی فرز تیزکن

• کلگی مته تیزکن

• کلگی تیغچه و هلدر تراشکاری تیزکن

• ابزارگیر فشنگی گیر 5C (قطر ۱ تا ۳۰ میلی‌متر)

• ابزارگیر مته تیزکن

• ابزارگیر فشنگی گیر U2 (قطر ۲ تا ۱۸ میلی‌متر)
