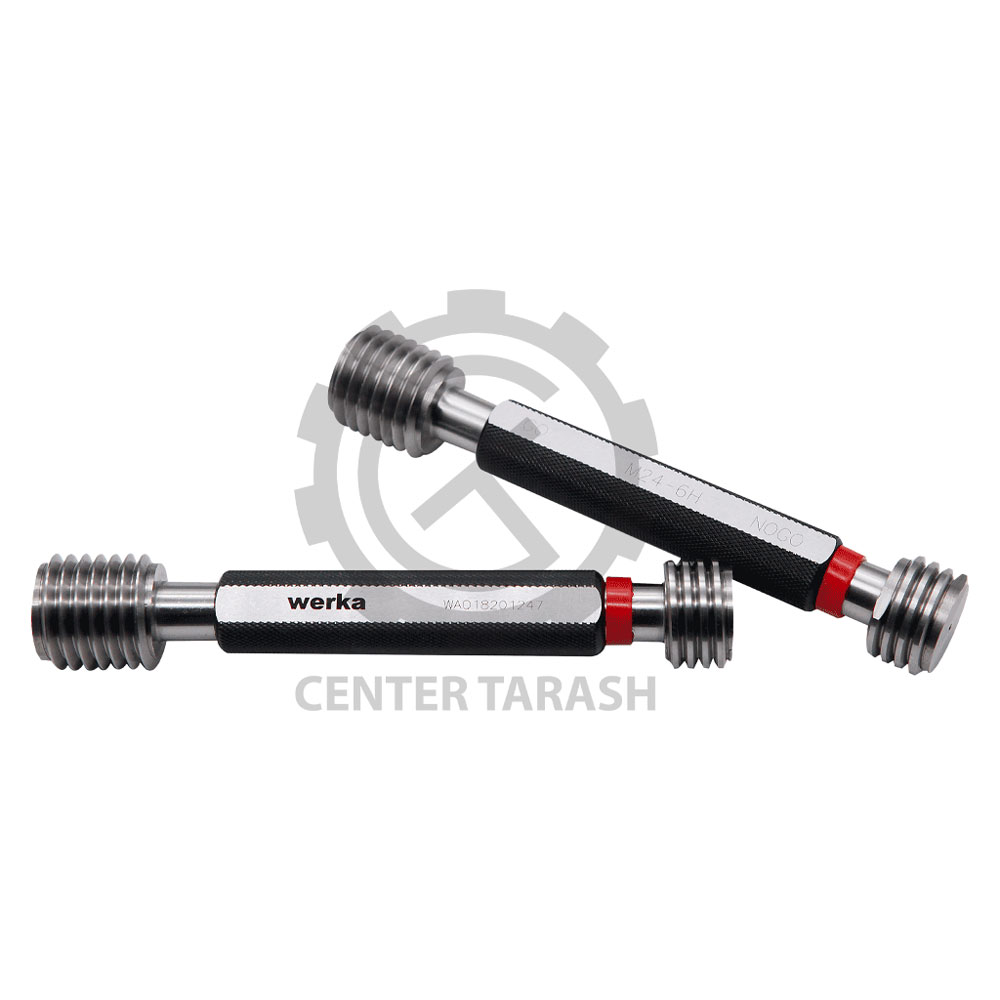

معرفی گیج توپی برو نرو داخل رزوه ورکا مدل 14-10-5109

گیج توپی برو نرو داخل رزوه ورکا مدل 14-10-5109 یکی از ابزارهای دقیق و کاربردی برای اندازه‌گیری و کنترل کیفیت رزوه‌های داخلی قطعات فلزی است. این گیج با استانداردهای بین‌المللی طراحی شده و امکان بررسی سریع و مطمئن ابعاد رزوه‌ها را فراهم می‌کند. استفاده از گیج توپی برو نرو ورکا باعث می‌شود فرآیند کنترل کیفیت در کارگاه‌ها و صنایع تولیدی با دقت بالا و سرعت مناسب انجام شود.

گیج‌های توپی برو/نرو یا Go/No-Go برای سنجش دقیق قطر و رزوه‌های داخلی قطعات مانند مهره‌ها و قطعات رزوه‌دار کاربرد دارند و به مهندسان و تکنسین‌ها امکان می‌دهند مطمئن شوند قطعات تولیدی مطابق استانداردهای فنی هستند.

برای مشاهده انوع محصولات گیج(صحت رزوه) کلیک کنید.

مشخصات فنی

• نوع رزوه: متریک و اینچ استاندارد ISO1502 – دست راست

• جنس: فولاد مخصوص با سنگ‌زنی دقیق و لپ شده (DIN13 6H)

• ساختار: دارای دو سر قابل عبور (GO) و غیر قابل عبور (NO-GO)

• بسته‌بندی: در لوله پلاستیکی مقاوم

• کالیبراسیون: دارای گواهی کالیبراسیون معتبر

• برند: Werka

• کشور سازنده: چین (تحت لیسانس آلمان)

گیج توپی برو نرو (Go/No-Go Thread Plug Gauge) چیست؟

گیج توپی ابزاری دستی برای کنترل صحت رزوه‌های داخلی قطعات است. این ابزار تضمین می‌کند که رزوه‌ها طبق استاندارد ساخته شده باشند و هنگام مونتاژ، قطعات به‌درستی در یکدیگر قفل شوند.

گیج توپی از دو بخش اصلی تشکیل شده است:

• گیج برو (GO): باید به‌راحتی وارد رزوه شود → نشان‌دهنده صحیح بودن ابعاد رزوه.

• گیج نرو (NO-GO): نباید وارد رزوه شود → در غیر این صورت رزوه بیش از حد بزرگ یا شل ساخته شده است.

کاربردها

• کنترل کیفیت رزوه‌های داخلی در فرآیند تولید

• اطمینان از انطباق قطعه با استانداردهای بین‌المللی (ISO، DIN، ANSI)

• جلوگیری از خطاهای مونتاژ و مشکلات عملکردی قطعات

• استفاده در صنایع حساس مثل: خودروسازی، هوافضا، ماشین‌سازی و تجهیزات صنعتی

مزایا

• دقت بالا در تشخیص صحت رزوه

• سادگی در استفاده، بدون نیاز به ابزار پیچیده

• افزایش سرعت و بهره‌وری در کنترل کیفیت

• کاهش خطا و جلوگیری از مشکلات بعدی در مونتاژ

محدودیت‌ها

• فقط وضعیت “قبول/رد” رزوه را نشان می‌دهد و عدد دقیق اندازه‌گیری ارائه نمی‌دهد.

• وابسته به استانداردهای تعریف‌شده (ISO, DIN, ANSI).

گیج توپی برو نرو ورکا مدل 14-10-5109 انتخابی مطمئن برای تراشکاران و واحدهای کنترل کیفیت است که می‌خواهند دقت و استاندارد بودن رزوه‌ها را تضمین کنند.

عملکرد گیج توپی برو نرو

استفاده از گیج توپی برو نرو ورکا مدل 14-10-5109 بسیار ساده است و نیاز به تجهیزات پیچیده ندارد. مراحل استفاده به شرح زیر است:

1. رزوه داخلی قطعه را تمیز و خشک کنید.

2. گیج برو (Go) را داخل رزوه قرار دهید. اگر گیج به راحتی وارد شد، حداقل رزوه تایید می‌شود.

3. گیج نرو (No-Go) را امتحان کنید. اگر گیج وارد نشد، ابعاد رزوه مطابق استاندارد است.

4. در صورت عبور گیج نرو، رزوه نیاز به اصلاح دارد.

این روش باعث می‌شود کنترل رزوه‌ها بدون نیاز به اندازه‌گیری پیچیده و با دقت بالا انجام شود.

نکات مهم در نگهداری گیج توپی برو نرو

• گیج‌ها را پس از هر بار استفاده تمیز و خشک نگه دارید.

• از تماس گیج با مواد شیمیایی و رطوبت جلوگیری کنید.

• گیج‌ها را در محفظه محافظ یا جعبه مخصوص نگهداری کنید تا آسیب نبینند.

• از وارد کردن ضربه شدید به گیج پرهیز کنید تا دقت آن حفظ شود.

با رعایت این نکات، گیج توپی برو نرو ورکا می‌تواند سال‌ها بدون کاهش دقت، عملکرد مطمئن ارائه دهد.

خرید گیج توپی برو نرو

برای کارگاه‌ها، صنایع تولیدی و مراکز کنترل کیفیت که به دقت، سرعت و استاندارد ابزار اهمیت می‌دهند، خرید گیج توپی برو نرو ورکا مدل 14-10-5109 انتخابی ایده‌آل است. این گیج با طراحی برو/نرو، فولاد مقاوم و استاندارد ISO/DIN، کنترل رزوه‌های داخلی را سریع، دقیق و مطمئن انجام می‌دهد.

با خرید گیج توپی برو نرو می‌توان کیفیت تولید رزوه‌ها را تضمین کرد، خطاهای اندازه‌گیری را کاهش داد و فرآیند کنترل کیفیت را به سطح حرفه‌ای رساند.
