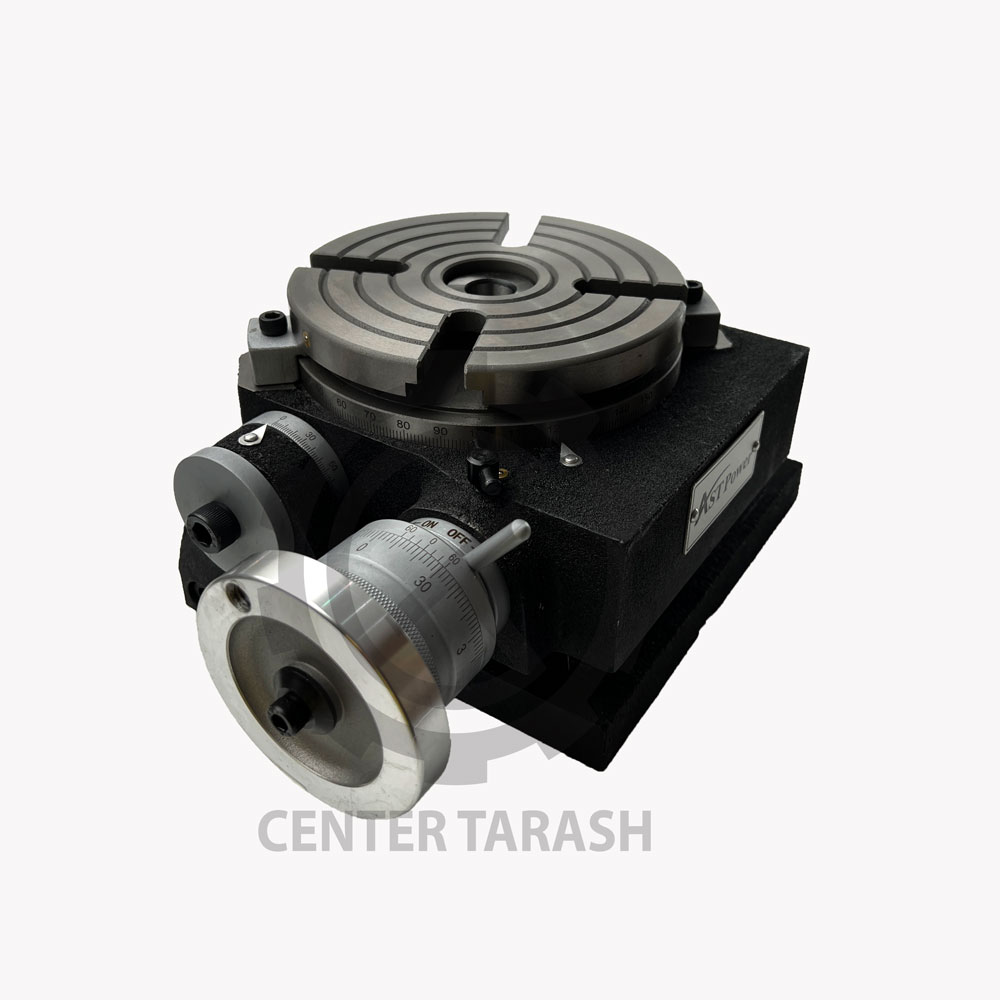

صفحه گردان HV-6 افقی و عمودی 150 میلیمتر

صفحه گردان HV-6 افقی و عمودی با قطر 150 میلیمتر

برای انجام عملیات فرزکاری، تقسیم‌بندی، ایجاد زوایای دقیق و ماشین‌کاری قطعات طراحی شده است. این مدل دارای سوراخ مرکزی MT2، شیار T با عرض 14 میلیمتر، نسبت چرخ‌دنده مارپیچ 1:90 و قابلیت استفاده در دو وضعیت افقی و عمودی است. حداکثر ظرفیت بارگذاری آن در حالت افقی 100 کیلوگرم و در حالت عمودی 50 کیلوگرم است.

کد کالا: AST-HV-6
مدل: HV-6
قطر صفحه: 150 میلیمتر
سوراخ مرکزی: MT2
ارتفاع مرکز برای نصب عمودی: 100 میلیمتر
عرض شیار T: 14 میلیمتر
زاویه شیارهای مجاور T: 90 درجه
عرض کلید قفل: 16 میلیمتر
مدول چرخ‌دنده مارپیچ: 1
نسبت چرخ‌دنده مارپیچ: 1:90
درجه‌بندی: 360 درجه
زاویه چرخش میز با یک دور دسته: 5 درجه
حداقل مقدار ورنیه: 10
دقت ایندکسینگ: 60
حداکثر بارگذاری افقی: 100 کیلوگرم
حداکثر بارگذاری عمودی: 50 کیلوگرم
وزن: 14 کیلوگرم

صفحه گردان HV-6 افقی و عمودی 150 میلیمتر یکی از تجهیزات کاربردی برای انجام عملیات دقیق در فرزکاری و ماشین‌کاری است. این صفحه گردان امکان چرخش کنترل‌شده قطعه حول محور خود را فراهم می‌کند و به کاربر اجازه می‌دهد قطعه را در زاویه موردنظر قرار دهد. قابلیت استفاده در دو وضعیت افقی و عمودی نیز باعث می‌شود این محصول در شرایط مختلف ماشین‌کاری مورد استفاده قرار گیرد.

قطر صفحه در مدل HV-6 برابر با 150 میلیمتر است و فضای مناسبی برای قرار دادن و مهار قطعات کوچک و متوسط در اختیار کاربر قرار می‌دهد. ارتفاع مرکز از سطح نصب در حالت عمودی 100 میلیمتر است. این مشخصه هنگام انتخاب صفحه گردان اهمیت دارد، زیرا باید با ارتفاع میز و فضای کاری دستگاه فرز هماهنگ باشد.

این مدل دارای سوراخ مرکزی MT2 است و برای بستن قطعات و تجهیزات جانبی روی صفحه، به شیارهای T با عرض 14 میلیمتر مجهز شده است. زاویه شیارهای مجاور T در این مدل 90 درجه بوده و عرض کلید قفل 16 میلیمتر است. این ساختار امکان استفاده از تجهیزات مناسب برای مهار قطعه را فراهم می‌کند تا قطعه در هنگام انجام عملیات ماشین‌کاری در موقعیت خود ثابت باقی بماند.

یکی از مهم‌ترین کاربردهای صفحه گردان HV-6 افقی و عمودی، انجام عملیات زاویه‌ای و تقسیم‌بندی روی قطعات است. در بسیاری از فرآیندهای فرزکاری لازم است قطعه در چند زاویه مختلف ماشین‌کاری شود. صفحه گردان این امکان را فراهم می‌کند که قطعه حول محور خود چرخانده شود و پس از رسیدن به موقعیت موردنظر، برای ادامه عملیات تنظیم شود.

مکانیزم چرخش این مدل از چرخ‌دنده مارپیچ با مدول 1 و نسبت 1:90 استفاده می‌کند. درجه‌بندی صفحه 360 درجه است و با یک دور چرخش دسته، میز 5 درجه می‌چرخد. این ویژگی امکان کنترل حرکت دورانی صفحه را فراهم کرده و برای تنظیم موقعیت قطعه در عملیات مختلف کاربرد دارد.

صفحه گردان HV-6 می‌تواند در عملیات مختلفی مانند ایجاد شیار، سوراخ‌کاری در موقعیت‌های مختلف، ماشین‌کاری چندوجهی، تقسیم‌بندی محیطی و ایجاد زوایای مشخص مورد استفاده قرار گیرد. قابلیت نصب در وضعیت عمودی نیز این امکان را ایجاد می‌کند که محور دوران صفحه متناسب با نوع عملیات در وضعیت مورد نیاز قرار گیرد.

حداکثر ظرفیت بارگذاری صفحه گردان HV-6 در حالت افقی 100 کیلوگرم و در حالت عمودی 50 کیلوگرم است. بنابراین هنگام استفاده باید وزن قطعه و تجهیزات نصب‌شده روی صفحه در محدوده ظرفیت مجاز قرار داشته باشد.

وزن خود این صفحه گردان 14 کیلوگرم است. قطر 150 میلیمتری، قابلیت استفاده افقی و عمودی، سوراخ مرکزی MT2 و ظرفیت بارگذاری مناسب، این مدل را به گزینه‌ای کاربردی برای کارگاه‌های فرزکاری و ماشین‌کاری تبدیل کرده است.

در مجموع، صفحه گردان HV-6 افقی و عمودی 150 میلیمتر برای کاربرانی مناسب است که به تجهیزی برای انجام عملیات زاویه‌ای، تقسیم‌بندی و ماشین‌کاری دقیق قطعات نیاز دارند. ساختار دوحالته، درجه‌بندی 360 درجه، مکانیزم چرخ‌دنده مارپیچ و شیارهای T، استفاده از این صفحه گردان را در طیف متنوعی از عملیات ماشین‌کاری امکان‌پذیر می‌کند.
