دوزه کشش مفتول-دوزه چیست؟ مدل PCD/WC

دوزه کشش مفتول یکی از اصلی‌ترین ابزارهای مورد استفاده در فرآیند تولید سیم و کابل است که وظیفه دارد مفتول فلزی را با عبور از یک روزنه دقیق، به قطر مورد نظر برساند. مدل PCD/WC یکی از حرفه‌ای‌ترین و بادوام‌ترین انواع دوزه‌های موجود در بازار است که با ترکیب دو ماده مقاوم یعنی الماس پلی‌کریستالین (PCD) و کاربید تنگستن (WC) ساخته می‌شود. این ترکیب باعث شده تا دوزه کشش مفتول مدل PCD/WC عملکردی بی‌نظیر در برابر سایش، حرارت و فشار از خود نشان دهد.

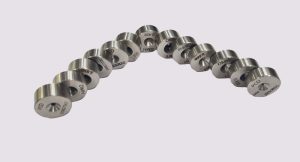

دوزه pcd

کارکرد اصلی دوزه کشش:

• کاهش قطر مفتول: با عبور تدریجی از دوزه‌های کوچک‌تر.

• افزایش طول سیم: در نتیجه کاهش سطح مقطع.

• ارتقاء کیفیت سطح: برای دستیابی به سطحی صاف، یکنواخت و بدون نقص.

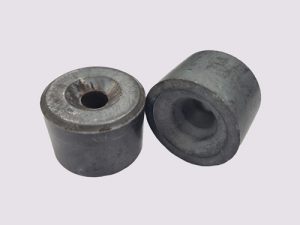

دوزه خام چینی

اجزای اصلی سیستم کشش مفتول

🔹 دوزه (Die):
ساخته‌شده از فولاد سخت‌شده، کاربید تنگستن یا الماس صنعتی؛ دارای زاویه‌ها و قطرهای مختلف برای کنترل دقیق کاهش قطر.

🔹 دستگاه کشش:
موتور یا سیستم مکانیکی که مفتول را از دوزه‌ها عبور داده و نیروی لازم برای کشش را فراهم می‌کند.

🔹 روانکارها و خنک‌کننده‌ها:
برای کاهش اصطکاک و حرارت، افزایش عمر دوزه و بهبود کیفیت نهایی سطح مفتول.

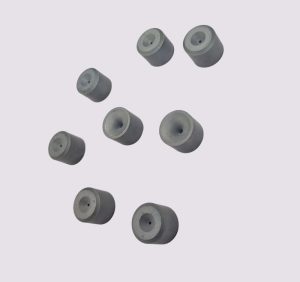

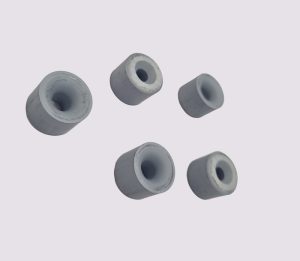

دوزه خام روسی

دوزه به چند نوع تقسیم می شود؟

1. دوزه‌های کاربید تنگستن (WC):
مقاومت بالا در برابر سایش و مناسب برای فلزات سخت مانند فولاد.

2. دوزه‌های الماسی (PCD):
دارای دقت بالا و کیفیت سطح عالی، مناسب برای فلزات نرم مثل آلومینیوم و مس.

3. دوزه‌های فولادی سخت‌شده:
مقرون‌به‌صرفه و قابل استفاده برای کشش مواد نرم‌تر؛ عمر کوتاه‌تری دارند.

چطور با دوزه کشش قطر مفتول را کوچک کنیم؟

1. آماده‌سازی مفتول: شست‌وشو و پیش‌گرم‌ کردن (در صورت نیاز)

2. کشش اولیه: عبور از دوزه‌های اولیه با قطر بیشتر

3. کشش‌های پی‌در‌پی: رسیدن به قطر دلخواه با عبور از دوزه‌های ریزتر

4. پایان‌کاری: برش، تمیزکاری و آماده‌سازی نهایی

دوزه کشش مغتول در کدام صنایع مورد استفاده قرار می گیرد؟

صنعت خودروسازی: تولید سیم و فنر
الکترونیک: سیم‌های ظریف برای اتصالات حساس
ساخت‌وساز: تولید کابل و میلگرد
لوازم خانگی: تولید پیچ، مهره، و سیم برق

مزایا و معایب دوزه کشش مفتول

مزایا:

• دقت بالا و کیفیت سطح عالی

• مناسب برای طیف متنوعی از فلزات

• مقاومت عالی در برابر سایش (در مدل‌های WC و PCD)

معایب:

• قیمت بالا به‌ویژه در مدل‌های الماسی

• نیاز به نگهداری مداوم و تعویض دوره‌ای

• نیازمند تنظیمات دقیق برای عملکرد بهینه

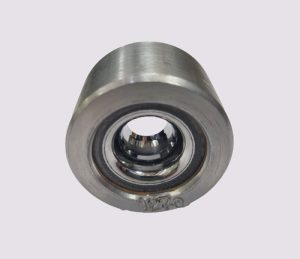

دوزه تنگستن کاباید سایز 1270 با قالب 43

روش‌های ساخت دوزه

1. دوزه تنگستن کارباید: از پودر WC با فشرده‌سازی و تف‌جوشی

2. دوزه الماسی: با استفاده از الماس صنعتی و فناوری لیزر

3. دوزه فولادی: حرارت‌دهی و سخت‌کاری فولاد

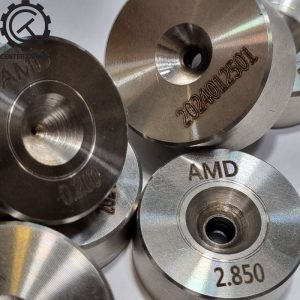

دوزه pcd سایز 2850

دقت بالا و یکنواختی در تولید مفتول

یکی از ویژگی‌های کلیدی دوزه کشش مفتول مدل PCD/WC، دقت بالا در کنترل قطر خروجی مفتول است. در خطوط تولید صنعتی، حتی چند میکرون اختلاف در قطر سیم می‌تواند منجر به رد شدن محصول از کنترل کیفیت شود. دوزه‌های PCD/WC با دقت ساخت بالا و پرداخت سطحی عالی، توانایی حفظ قطر یکنواخت را در طول زمان دارند. این ویژگی، به خصوص در تولید سیم‌های برق، کابل‌های مخابراتی و سیم‌های صنعتی اهمیت زیادی دارد.

برای مشاهده انواع ابزار آلات تراشکاری کلیک کنید.

نکات مهم در انتخاب و نگهداری دوزه کشش مفتول

برای دستیابی به بهترین عملکرد از دوزه کشش مفتول، انتخاب سایز مناسب و زاویه دقیق روزنه اهمیت زیادی دارد. استفاده از روانکارهای باکیفیت نیز نقش مهمی در افزایش عمر دوزه و کاهش اصطکاک دارد. همچنین باید از تماس دوزه با ذرات سخت و ناخالصی‌ها جلوگیری شود، زیرا این مواد می‌توانند باعث خراش سطح داخلی دوزه شوند و کیفیت محصول را کاهش دهند.

دوزه‌های اسپیرال و PCD/WC با توجه به مقاومت بالای خود، به نگهداری خاصی نیاز ندارند اما توصیه می‌شود پس از هر شیفت کاری، با محلول مخصوص شست‌وشو داده شوند تا ذرات فلزی باقی‌مانده حذف شوند.

کدام دوزه ارزانتر هست؟

معمولا قیمت دوزه هایی که درجه خلوص کمتری دارند ارزانترن اما خب در بازار ما دوزه های تولید آلمان و چین گرانتر هستند نسبت به دوزه های روسی و اوکراینی.اگر می خواهید دوزه بخرید اما خب نمی دانید کدام دوزه برای جنس مفتولی که دارید مناسب هست من یه مقاله کامل در این مورد نوشتم میتوانید رو کلمه دوزه کلیلک کنید و بخوانید.

آیا برای فرایند کشش توسط دوزه روان کننده نیاز هست؟

باید بگم بله.ما پودر های مخصوص کشش مفتول را داریم که بخاطر ایجاد سطح یکدست مانع از گشاد کردن دوزه های شما می شود.

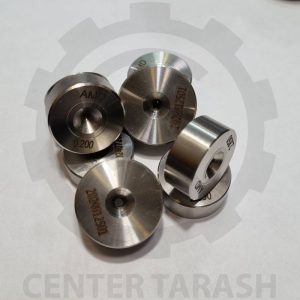

دوزه الماسه-pcd

قیمت دوزه کشش مفتول

قیمت دوزه کشش مفتول بسته به نوع مواد، سایز، پوشش، برند و کاربرد صنعتی آن متغیر است.
دوزه‌های کاربید تنگستن به دلیل دوام و سختی بالا، انتخاب اول صنایع سنگین هستند.
دوزه‌های الماسی (PCD) نیز برای دقت بالا در تولید سیم‌های نازک کاربرد دارند.

در مجموعه سنترتراش دوزه های خاص سفارش گیری می شود.

برای اطلاع از قیمت روز، با شماره ۰۹۹۰۹۹۹۷۷۸۵ تماس بگیرید یا در واتساپ پیام دهید. در هر ساعتی آماده پاسخ‌گویی هستیم.
